Posté le: Mer 7 Fév 2018, 12:29 Sujet du message: Aile double empennage en dépron ! |
|
|
<!--td {border: 1px solid #ccc;}br {mso-data-placement:same-cell;}-->Propriétés | WIlburSpectre | Vol | | Vitesse croisière | (km/h et conso watt) | 60km/h (16m/s) | Vitesse max | (km/h et conso watt) | 11500km/h | | | | Caractéristiques physiques | | Poids max (kg) | | 1 | Surface d'aile (dm²)
| | 47.93 | Chargement d'aile (kg/dm²)
| | | Envergure (m) | | 1.2 | Longueur (m) | | 0.5 | Hauteur (m) | | 0.3 | Matériaux | | Depron et/ou Carton mousse + scotch armé | | | | Energie | | Batterie (mAh / s)
| | 3300mAh / 3s /12V | Appel de puissance croisière (w)
| | | RPM moteur croisière (rpm)
| | | Moteur (kv) | | 1000 | ESC | | 30A | Hélice (inch ) | | 7*5 | Communication | | Fréquence télécommande (GHz)
| | Taranis 2.4 GHz | Portée télécommande (km)
| | Recepteur Xseries | Fréquence télémétrie (hz)
| | | Portée télémétrie (km)
| | | | | | SYSTÈME DE NAVIGATION | | Module | | APM 2.8 | GPS | | Neo8 |
|
|
Revenir en haut |
|
 |
Publicité
|
Posté le: Mer 7 Fév 2018, 12:29 Sujet du message: Publicité |
|
|
|
|
Revenir en haut |
|
 |
Tangi Robin Licenciés AMCF

Hors ligne
Inscrit le: 02 Oct 2017 Messages: 26 AMCF
|
Posté le: Mer 7 Fév 2018, 12:31 Sujet du message: Aile double empennage en dépron ! |
|
|
Je construit une nouvelle aile pour faire de la carto aérienne et j'aimerais avoir des conseils sur l'électronique à embarquer !!!!!!  |
|
Revenir en haut |
|
 |
Tangi Robin Licenciés AMCF

Hors ligne
Inscrit le: 02 Oct 2017 Messages: 26 AMCF
|
Posté le: Mer 7 Fév 2018, 12:34 Sujet du message: Aile double empennage en dépron ! |
|
|

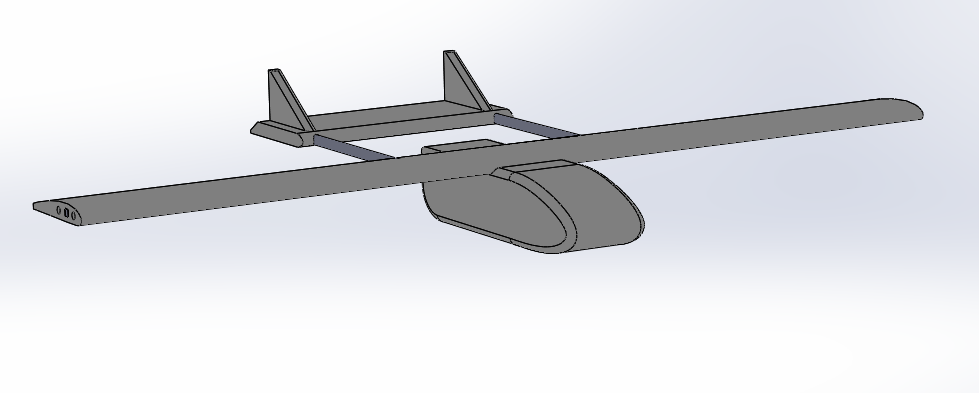

Voilà à quoi ça ressemblerai ! Merci d'avance pour les conseils !!

image taille réelle :
 |
|
Revenir en haut |
|
 |
Pierre Licenciés AMCF

 Hors ligne
Inscrit le: 17 Déc 2009 Messages: 325 AMCF
|
Posté le: Mer 7 Fév 2018, 19:17 Sujet du message: Aile double empennage en dépron ! |
|
|
Bonjour pour le récepteur sr6 ou sr8 avec stabilisateur intégré, pour la vidéo ou photo je ne rien dire. A+ Pierre |
|
Revenir en haut |
|
 |
Tangi Robin Licenciés AMCF

Hors ligne
Inscrit le: 02 Oct 2017 Messages: 26 AMCF
|
Posté le: Jeu 8 Fév 2018, 09:31 Sujet du message: Aile double empennage en dépron ! |
|
|
Cool merci du conseil ! Et pour l'accu je sais pas trop quoi prendre ! je pensais prendre un 2200 mAh ou 3300 mais j'avoue ne pas savoir quelle marque choisir ! |
|
Revenir en haut |
|
 |
Pierre Licenciés AMCF

 Hors ligne
Inscrit le: 17 Déc 2009 Messages: 325 AMCF
|
Posté le: Jeu 8 Fév 2018, 10:33 Sujet du message: Aile double empennage en dépron ! |
|
|
bonjour pour les batteries le spéciale c'est Didier (troc29), j'espère qu'il voudra bien participer ... Où mets tu le moteur (arrière ) et l'appareil photo (ventre) ? |
|
Revenir en haut |
|
 |
troc29 Licenciés FFAM

 Hors ligne
Inscrit le: 11 Déc 2011 Messages: 920
|
Posté le: Sam 10 Fév 2018, 10:18 Sujet du message: Accumulateur |
|
|
ça dépend de ce que tu veux (réponse de normand...). Les 2200 si tu veux être plus léger, et 3300 si tu veux plus d'autonomie (En sachant qu' a 30 A max tu consommes 500 mA à la minute donc tu va passer de 4 à 6 mn de vol pour 100 grs de plus). tu trouveras un petit programme simple pour calculer une motorisation "calmelec" là http://aerololo.free.fr/articles.php?lng=fr&pg=52 si le site fonctionne toujours. ça peut toujours servir.... |
|
Revenir en haut |
|
 |
Tangi Robin Licenciés AMCF

Hors ligne
Inscrit le: 02 Oct 2017 Messages: 26 AMCF
|
Posté le: Mar 13 Fév 2018, 16:30 Sujet du message: Aile double empennage en dépron ! |
|
|
Super merci des conseils ! hâte de sortir le monstre |
|
Revenir en haut |
|
 |
Tangi Robin Licenciés AMCF

Hors ligne
Inscrit le: 02 Oct 2017 Messages: 26 AMCF
|
Posté le: Jeu 15 Fév 2018, 10:07 Sujet du message: Aile double empennage en dépron ! |
|
|
J'ai documenter la fabrication ici (avec plein de photos ): https://www.notion.so/wikiexplore/Proto-Wilbur-V3_-Explore-_Double-Empennage-b41d03b1a602426ea4e4d642d987807c |
|
